انواع تجهیزات فیبر نوری

معرفی انواع تجهیزات فیبر نوری و کاربردهای آن‌ها در شبکه‌های مخابراتی

/۰ دیدگاه‌/در /توسط

واردات تجهیزات فیبر نوری به عنوان بخش اساسی و کلیدی در شبکه‌های مخابراتی، نقش بسیار مهمی در انتقال داده‌ها با سرعت بالا و کیفیت بی‌نظیر ایفا می‌کنند. این تجهیزات با استفاده از فناوری نور، امکان ارسال اطلاعات در فواصل طولانی با افت کم و تداخل بسیار پایین را فراهم می‌کنند. در این مقاله قصد داریم انواع مختلف تجهیزات فیبر نوری را معرفی کرده و کاربرد هر یک را در شبکه‌های مخابراتی بررسی کنیم تا دید جامع‌تری نسبت به این فناوری پیشرفته به دست آورید.

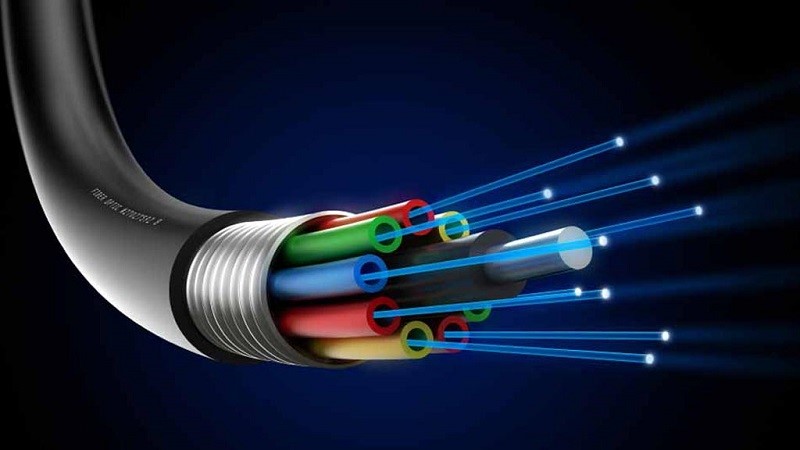

آشنایی با کابل‌های فیبر نوری و انواع آن‌ها

کابل‌های فیبر نوری از اصلی‌ترین تجهیزات در شبکه‌های مخابراتی هستند که برای انتقال داده با سرعت بالا و کیفیت عالی استفاده می‌شوند. این کابل‌ها از رشته‌های بسیار نازک شیشه یا پلاستیک تشکیل شده‌اند که نور را به عنوان حامل سیگنال منتقل می‌کنند. کابل‌های فیبر نوری به دو نوع اصلی تقسیم می‌شوند: تک‌ مود (Single Mode) و چند مود (Multi Mode).

کابل تک‌ مود دارای هسته بسیار نازک است که اجازه می‌دهد نور با طول موج مشخصی در مسیر مستقیم حرکت کند. این نوع کابل برای انتقال داده در فواصل خیلی طولانی مثل شبکه‌های بین شهری و زیرساخت‌های مخابراتی، مناسب است و افت سیگنال کمی دارد.

کابل چند مود دارای هسته پهن‌تری است که نور را در مسیرهای مختلفی منعکس می‌کند، بنابراین برای انتقال داده در فواصل کوتاه‌تر، مثل شبکه‌های محلی (LAN)  و داخل ساختمان‌ها کاربرد دارد. اگرچه سرعت انتقال داده در کابل‌های چند مود نسبت به تک‌ مود کمتر است، اما هزینه نصب و تجهیزات مرتبط معمولاً پایین‌تر است.

انتخاب نوع کابل فیبر نوری بسته به نیاز شبکه، مسافت انتقال و بودجه پروژه تعیین می‌شود تا بهترین کارایی و کیفیت انتقال داده حاصل شود.

انتخاب یک شرکت وارد کننده فیبر نوری مطمئن، تضمین‌کننده کیفیت و پایداری شبکه شما است. ویرافناوران فاتک با واردات مستقیم و ارائه خدمات تخصصی، پاسخگوی نیازهای پروژه‌های مخابراتی و شبکه‌ای است. همین امروز به سایت ویرافناوران فاتک سر بزنید و از مشاوره رایگان بهره‌مند شوید.

انواع تجهیزات فیبر نوری

انواع کانکتورهای فیبر نوری و کاربردهای هر کدام

کانکتورهای فیبر نوری نقش بسیار مهمی در اتصال کابل‌ها و تجهیزات مختلف شبکه ایفا می‌کنند و تأثیر مستقیمی بر کیفیت سیگنال و کاهش افت نور دارند. انواع مختلفی از کانکتورها هستند که هر کدام برای کاربردها و محیط‌های خاصی طراحی شده‌اند. در ادامه به معرفی پرکاربردترین انواع کانکتورهای فیبر نوری و کاربردهای آن‌ها می‌پردازیم:

 کانکتور SC (Subscriber Connector)
کانکتور SC به علت ساختار ساده و قفل شونده‌ای که دارد، در شبکه‌های مخابراتی و مراکز داده بسیار رایج است. این کانکتور از نوع push-pull بوده و نصب و جداسازی آن بسیار راحت است.

 کانکتور LC (Lucent Connector)
کانکتور LC یک کانکتور کوچک‌تر با اندازه‌ نصف SC  است و در فضاهای محدود مثل رک‌های سرور و تجهیزات شبکه کاربرد دیده می‌شود. این کانکتور به دلیل اندازه کوچک و عملکرد پایدارش، در شبکه‌های با تراکم بالا محبوب است.

 کانکتور ST (Straight Tip)
کانکتور ST با طراحی چرخشی و قفل ‌کننده‌اش بیشتر در شبکه‌های قدیمی و محیط‌های صنعتی استفاده می‌شود. این کانکتور بیشتر برای کابل‌های چند مود به کار می‌رود و نصب آن به صورت چرخشی انجام می‌شود.

 کانکتور FC (Ferrule Connector)
کانکتور FC به علت پایداری و دقت بالایی که در اتصال دارد، بیشتر در تجهیزات تست و محیط‌های صنعتی و مخابراتی حساس استفاده می‌شود. این کانکتور با رزوه بسته می‌شود و از لرزش و جابجایی جلوگیری می‌کند.

انتخاب کانکتور مناسب بستگی به نوع کابل، محیط نصب، فضای موجود و تجهیزات شبکه دارد. استفاده از کانکتورهای با کیفیت و نصب صحیح آن‌ها، نقش مهمی در حفظ کیفیت انتقال داده و کاهش مشکلات شبکه ایفا می‌کند.

معرفی دستگاه‌های ترمینال فیبر نوری OTDR، اسپلیتر

در شبکه‌های فیبر نوری دستگاه‌های ترمینال نقش بسزایی در نصب، نگهداری و مدیریت شبکه ایفا می‌کنند. دو دستگاه کلیدی در این حوزه، OTDR و اسپلیتر هستند که کاربردهای متفاوت ولی مکملی دارند.

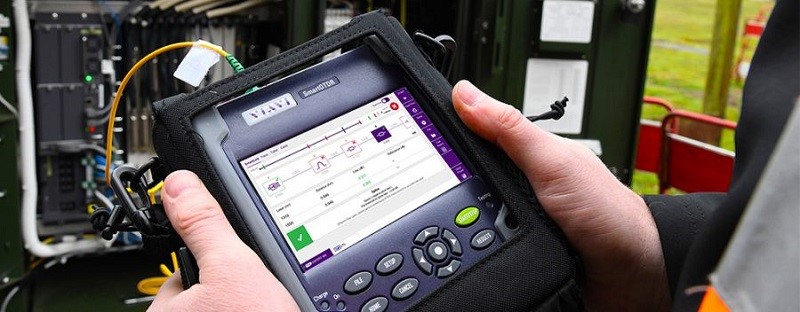

دستگاه OTDR (Optical Time-Domain Reflectometer)
OTDR یکی از ابزارهای حیاتی برای تست و عیب‌یابی کابل‌های فیبر نوری است. این دستگاه با ارسال پالس‌های نوری به درون کابل، بازتاب نور را در نقاط مختلف اندازه‌گیری می‌کند و به این وسیله محل شکستگی، اتصالات نامناسب، افت سیگنال و سایر مشکلات کابل را شناسایی می‌کند. OTDR  به اپراتورها این امکان را می‌دهد تا کیفیت کابل و شبکه را بدون قطع اتصال و تخریب تست کنند و به سرعت نقاط آسیب‌دیده را پیدا کنند.

دستگاه اسپلیتر (Splitter)
اسپلیتر یک تجهیز پسیو است که سیگنال نوری را به چند شاخه تقسیم می‌کند. این دستگاه اغلب در شبکه‌های PON (Passive Optical Network) برای توزیع سیگنال فیبر نوری به چندین کاربر نهایی استفاده می‌شود. اسپلیتر به‌شکل فیزیکی نور ورودی را بدون نیاز به منبع تغذیه میان چند خروجی تقسیم می‌کند و نقش مهمی در افزایش پوشش و بهره‌وری شبکه دارد.

در نتیجه، دستگاه‌های OTDR و اسپلیتر هر دو به بهبود عملکرد و نگهداری شبکه‌های فیبر نوری کمک می‌کنند، اما هر کدام وظایف متفاوتی در مدیریت و توزیع سیگنال نوری دارند که شناخت و استفاده صحیح از آن‌ها برای بهره‌وری شبکه ضروری است.

نقش سوئیچ‌ها و روترهای فیبر نوری در شبکه‌های مخابراتی

سوئیچ‌ها و روترهای فیبر نوری از تجهیزات حیاتی در شبکه‌های مخابراتی محسوب که وظیفه انتقال، مدیریت و مسیریابی داده‌ها را با سرعت و دقت بالا بر عهده دارند. این تجهیزات به‌صورت خاص برای پشتیبانی از فناوری فیبر نوری طراحی شده‌اند و از قابلیت‌های پیشرفته‌ای برخوردارند که سبب بهبود عملکرد کلی شبکه می‌شوند.

سوئیچ فیبر نوری مسئول اتصال چندین دستگاه در یک شبکه محلی (LAN) است و داده‌ها را به‌شکل هوشمند میان آن‌ها منتقل می‌کند. سوئیچ‌ها با استفاده از پورت‌های فیبر نوری، امکان انتقال داده با پهنای باند بالا و تأخیر بسیار کم را فراهم می‌آورند که برای کاربردهای حساس به تأخیر مانند تماس‌های صوتی و تصویری حیاتی است.

روتر فیبر نوری وظیفه مسیریابی داده‌ها میان شبکه‌های مختلف را دارد و از فناوری فیبر نوری برای انتقال سریع و پایدار اطلاعات بهره می‌برد. روترها با مدیریت ترافیک و انتخاب بهترین مسیر برای داده‌ها، موجب افزایش کارایی و امنیت شبکه‌های مخابراتی می‌شوند.

با استفاده از سوئیچ‌ها و روترهای فیبر نوری شبکه‌های مخابراتی قادر به ارائه خدمات با کیفیت‌تر، سرعت بالاتر و قابلیت اطمینان بیشتر هستند که این کار برای تامین نیازهای روزافزون کاربران و توسعه زیرساخت‌های ارتباطی بسیار حیاتی است.

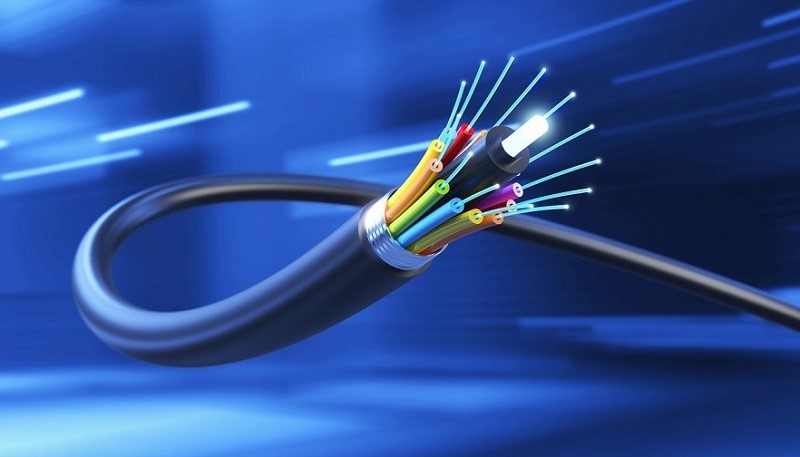

انواع تجهیزات فیبر نوری

تجهیزات اکتیو و پسیو در فیبر نوری: تفاوت‌ها و کاربردها

در شبکه‌های فیبر نوری، تجهیزات به دو دسته اصلی اکتیو و پسیو تقسیم می‌شوند که هر کدام نقش و عملکرد متفاوتی در انتقال و مدیریت سیگنال نوری دارند.

تجهیزات اکتیو (Active Equipment)
این تجهیزات برای عملکرد صحیح نیاز به منبع تغذیه دارند و قادر به پردازش، تقویت یا مدیریت سیگنال نوری هستند. مدل‌هایی از تجهیزات اکتیو شامل ترانسیورهای فیبر نوری، روترها، سوئیچ‌ها و تقویت‌کننده‌های اپتیکی هستند. این دستگاه‌ها کیفیت سیگنال را بهبود می‌بخشند، ترافیک داده را مدیریت می‌کنند و امکان انتقال داده با سرعت و دقت بالا را فراهم می‌سازند.

تجهیزات پسیو (Passive Equipment)
این تجهیزات نیازی به برق ندارند و فقط وظیفه انتقال، تقسیم یا اتصال سیگنال نوری را برعهده دارند. کابل‌های فیبر نوری شامل کانکتورها، اسپلیترها و آداپتورها نمونه‌هایی از تجهیزات پسیو است. تجهیزات پسیو به علت عدم نیاز به منبع تغذیه قابل اطمینان‌تر و دارای هزینه نگهداری کمتر هستند.

تفاوت اصلی بین این دو نوع تجهیزات در وابستگی به برق و نقش آن‌ها در شبکه است؛ چراکه تجهیزات اکتیو برای بهبود و مدیریت سیگنال ضروری‌اند، در حالی که تجهیزات پسیو به عنوان زیرساخت انتقال بدون تغییر سیگنال عمل می‌کنند. ترکیب هوشمندانه این دو گروه باعث ایجاد شبکه‌ای پایدار، کارآمد و با عملکرد بهینه می‌شود.

کلام پایانی

تجهیزات فیبر نوری با تنوع و کارایی گسترده‌ای که دارند، بخش جدایی‌ناپذیر شبکه‌های مخابراتی مدرن محسوب می‌شوند. از کابل‌ها و کانکتورها گرفته تا دستگاه‌های ترمینال و تجهیزات اکتیو، هر کدام نقش خاص خود را در بهبود کیفیت و افزایش سرعت انتقال داده‌ها ایفا می‌کنند. شناخت دقیق این تجهیزات و کاربردهای آن‌ها به مدیران شبکه و متخصصان کمک می‌کند تا بهترین انتخاب را بر اساس نیازهای شبکه انجام داده و عملکرد بهینه‌ای را تضمین کنند.

سوالات متداول

۱. کابل فیبر نوری چه انواعی دارد و هر نوع چه کاربردی دارد؟
کابل‌های فیبر نوری به دو دسته اصلی تک‌مود (Single Mode) و چندمود (Multi Mode) تقسیم می‌شوند که تک‌مود برای انتقال داده در فواصل طولانی و چندمود برای شبکه‌های داخلی و فواصل کوتاه‌تر مناسب است.

۲. کانکتورهای فیبر نوری چه انواعی دارند و چگونه انتخاب می‌شوند؟
کانکتورهای رایج شامل SC، LC، ST و FC هستند که بسته به نوع تجهیزات و نیاز شبکه، نوع کانکتور مناسب انتخاب می‌شود تا بهترین اتصال و کمترین افت سیگنال را داشته باشد.

۳. اسپلیتر (Splitter) فیبر نوری چیست و در چه کاربردهایی استفاده می‌شود؟
اسپلیتر یک تجهیز پسیو است که سیگنال نور را به چند شاخه تقسیم می‌کند و معمولاً در شبکه‌های PON برای توزیع سیگنال به چند مشترک استفاده می‌شود.

۴. دستگاه OTDR چه نقشی در تجهیزات فیبر نوری دارد؟
OTDR دستگاهی است که برای تست و عیب‌یابی کابل‌های فیبر نوری به کار می‌رود و با ارسال و دریافت نور، کیفیت کابل و نقاط خرابی را شناسایی می‌کند.

تجهیزات پسیو فیبر نوری

تجهیزات پسیو فیبر نوری چیست؟

/۰ دیدگاه‌/در /توسط

تجهیزات پسیو فیبر نوری یکی از اجزای اصلی و حیاتی در ساختار شبکه‌های فیبر نوری محسوب می‌شوند. برخلاف تجهیزات اکتیو که نیاز به برق و انرژی دارند، تجهیزات پسیو فاقد هرگونه منبع تغذیه هستند و وظیفه انتقال، توزیع و مدیریت سیگنال‌های نوری را بدون دخالت الکتریکی انجام می‌دهند. این تجهیزات نقش اساسی در افزایش کیفیت و پایداری شبکه‌های فیبر نوری داشته و از اجزایی مانند کابل‌های فیبر نوری، کانکتورها، پچ پنل‌ها، اسپلیترها و موارد مشابه تشکیل می‌شوند.

تفاوت تجهیزات پسیو و اکتیو در شبکه‌های فیبر نوری

تجهیزات پسیو فاقد قطعات الکترونیکی و منبع تغذیه هستند و تنها سیگنال نوری را به صورت فیزیکی انتقال یا تقسیم می‌کنند. اما تجهیزات اکتیو شامل دستگاه‌هایی هستند که نیازمند برق برای تقویت، پردازش یا مدیریت سیگنال نوری می‌باشند، مانند سوئیچ‌ها، روترها و ترمینال‌ها. به طور خلاصه، تجهیزات اکتیو وظیفه پردازش سیگنال را دارند، در حالی که تجهیزات پسیو صرفاً نقش واسطه انتقال سیگنال را ایفا می‌کنند.

شرکت وارد کننده فیبر نوری ویرافناوران فاتک با سال‌ها تجربه در تامین و توزیع تجهیزات فیبر نوری، محصولات باکیفیت و مطابق با استانداردهای بین‌المللی را به بازار ارائه می‌دهد. این شرکت با واردات مستقیم و ارائه خدمات تخصصی، نیاز پروژه‌های مخابراتی و شبکه‌ای را به‌طور کامل پشتیبانی می‌کند. برای آشنایی بیشتر با خدمات و محصولات، می‌توانید به وب‌سایت ویرافناوران فاتک مراجعه کنید.

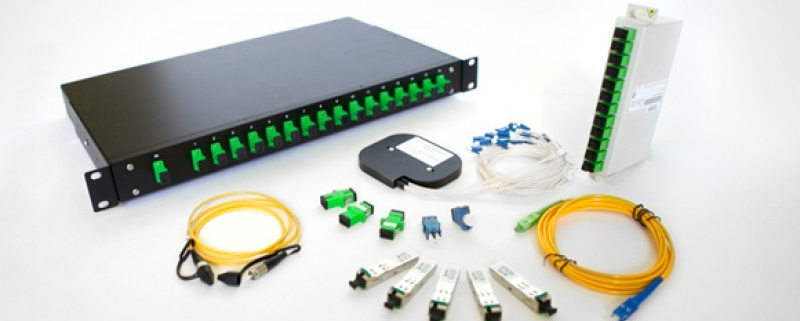

تجهیزات پسیو فیبر نوری

انواع تجهیزات پسیو فیبر نوری

تجهیزات پسیو فیبر نوری شامل چندین دسته اصلی است که هر کدام نقش مشخصی در شبکه دارند:

  • کابل‌های فیبر نوری
  • کانکتورها و اداپتورها
  • پچ پنل‌ها و ترمینال‌ها
  • اسپلیترهای نوری
    هر یک از این تجهیزات به نحوی به انتقال، اتصال و تقسیم سیگنال نوری کمک می‌کنند و در کنار هم ساختار کامل شبکه فیبر نوری را تشکیل می‌دهند.

کابل‌های فیبر نوری

کابل‌های فیبر نوری اصلی‌ترین بخش تجهیزات پسیو هستند که اطلاعات را به صورت نور از مبدا به مقصد منتقل می‌کنند. این کابل‌ها از رشته‌های نازک شیشه یا پلاستیک ساخته شده‌اند که سیگنال نوری را با حداقل افت و تضعیف انتقال می‌دهند. انواع مختلفی از کابل‌های فیبر نوری مانند Single-mode و Multi-mode وجود دارند که بسته به نیاز شبکه و فاصله انتقال انتخاب می‌شوند.

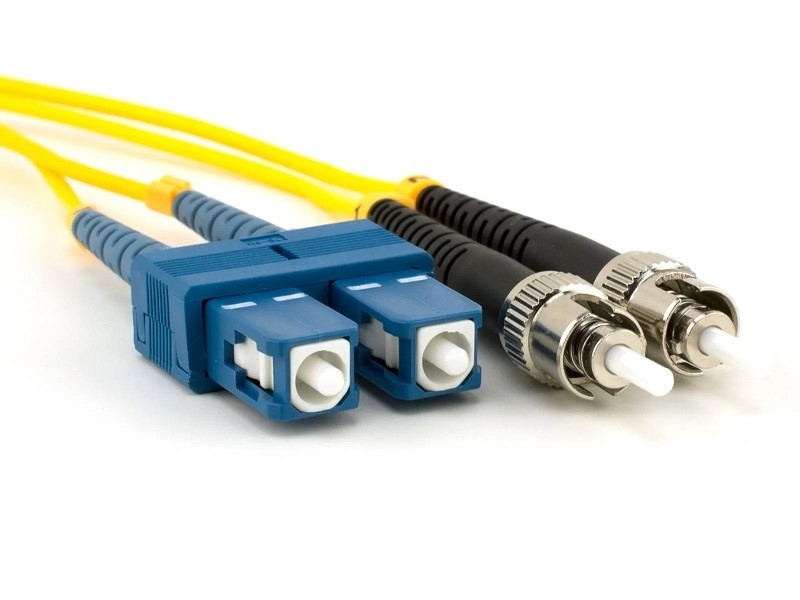

کانکتورها و اداپتورها

کانکتورها قطعاتی هستند که دو کابل فیبر نوری را به هم متصل می‌کنند و باعث ایجاد یک اتصال دقیق و پایدار می‌شوند. اداپتورها نیز برای اتصال دو کانکتور استفاده می‌شوند و در مواردی که لازم است کابل‌ها یا تجهیزات مختلف به یکدیگر وصل شوند، کاربرد دارند. کیفیت و دقت ساخت کانکتورها و اداپتورها تأثیر زیادی روی افت سیگنال و کیفیت شبکه دارد.

پچ پنل‌ها و ترمینال‌ها

پچ پنل‌ها به عنوان رابطی میان کابل‌های فیبر نوری و تجهیزات شبکه عمل می‌کنند و مدیریت کابل‌ها را آسان‌تر می‌سازند. این پنل‌ها امکان اتصال و جداسازی سریع کابل‌ها را فراهم کرده و از بهم ریختگی کابل‌ها جلوگیری می‌کنند. ترمینال‌ها نیز نقاط انتهایی کابل‌ها هستند که معمولاً در مراکز داده یا اتاق‌های تجهیزات نصب می‌شوند.

اسپلیترهای نوری

اسپلیترهای نوری تجهیزاتی هستند که سیگنال نوری ورودی را به چند شاخه خروجی تقسیم می‌کنند. این تجهیزات نقش بسیار مهمی در شبکه‌های FTTH (فیبر به خانه) و PON (شبکه نوری منفعل) دارند، زیرا به طور همزمان سیگنال را برای چندین کاربر ارسال می‌کنند. اسپلیترها بدون نیاز به برق کار می‌کنند و از جمله تجهیزات مهم پسیو محسوب می‌شوند.



تجهیزات پسیو فیبر نوری

کاربردهای تجهیزات پسیو فیبر نوری

تجهیزات پسیو فیبر نوری به دلیل عملکرد بدون نیاز به برق و قابلیت انتقال داده با کیفیت بالا، در بسیاری از حوزه‌ها و صنایع مختلف کاربردهای گسترده‌ای دارند. این تجهیزات پایه و اساس شبکه‌های فیبر نوری را تشکیل داده و نقش مهمی در انتقال داده‌های نوری ایفا می‌کنند. در ادامه برخی از مهم‌ترین کاربردهای آن‌ها را بررسی می‌کنیم:

شبکه‌های مخابراتی و اینترنت پرسرعت

شبکه‌های فیبر نوری که برای انتقال داده‌های مخابراتی و اینترنت به کار می‌روند، به تجهیزات پسیو نیاز دارند تا سیگنال‌ها را به نقاط مختلف تقسیم، متصل و هدایت کنند. اسپلیترها، پچ پنل‌ها و کانکتورها در این شبکه‌ها باعث می‌شوند اطلاعات به صورت سریع، پایدار و بدون افت کیفیت منتقل شوند.

شبکه‌های دسترسی فیبر به خانه (FTTH)

در این نوع شبکه‌ها، فیبر نوری مستقیماً به منازل مشترکین کشیده می‌شود. تجهیزات پسیو مانند اسپلیترهای نوری، کابل‌ها و کانکتورها نقش کلیدی در اتصال نهایی و تقسیم سیگنال به چندین مشترک دارند. این تجهیزات کمک می‌کنند اینترنت پرسرعت با کیفیت بالا به کاربران خانگی ارائه شود.

مراز داده و دیتاسنترها

در مراکز داده، حجم عظیمی از اطلاعات در فاصله‌های کوتاه یا بلند جابجا می‌شود. تجهیزات پسیو فیبر نوری باعث مدیریت بهینه کابل‌ها و اتصال تجهیزات مختلف می‌شوند و به حفظ سازماندهی و کیفیت سیگنال کمک می‌کنند. پچ پنل‌ها به عنوان نقطه اتصال متمرکز کابل‌ها عمل کرده و نگهداری را آسان‌تر می‌کنند.

سیستم‌های امنیتی و نظارتی

فیبر نوری به دلیل امنیت بالا و عدم تاثیرپذیری از نویز الکترومغناطیسی، در سیستم‌های دوربین مدار بسته و سایر تجهیزات امنیتی استفاده می‌شود. تجهیزات پسیو فیبر نوری وظیفه انتقال سیگنال‌های نوری این سیستم‌ها را به عهده دارند و باعث افزایش کیفیت تصویر و پایداری ارتباط می‌شوند.

شبکه‌های صنعتی و اتوماسیون

در محیط‌های صنعتی که نیاز به انتقال داده با سرعت و دقت بالا وجود دارد، تجهیزات پسیو فیبر نوری به انتقال اطلاعات بین دستگاه‌ها و سیستم‌ها کمک می‌کنند. این تجهیزات در برابر شرایط سخت محیطی مقاوم بوده و عملکرد مطمئنی ارائه می‌دهند.

شبکه‌های شهری و زیرساخت‌های ارتباطی

فیبر نوری به عنوان ستون فقرات شبکه‌های ارتباطی شهری شناخته می‌شود. تجهیزات پسیو در این شبکه‌ها باعث اتصال بین ایستگاه‌ها، تقسیم و ترکیب سیگنال‌ها و مدیریت کابل‌ها می‌شوند تا انتقال داده‌ها به صورت بهینه انجام شود.

کاربردهای نظامی و هوافضا

در حوزه‌های حساس مانند نظامی و هوافضا، تجهیزات پسیو فیبر نوری به دلیل مقاومت بالا، امنیت انتقال و عدم نیاز به برق، نقش مهمی در ایجاد ارتباطات مطمئن و پایدار دارند.

نکات مهم در انتخاب و نگهداری تجهیزات پسیو

  • انتخاب تجهیزات با کیفیت بالا: استفاده از محصولات معتبر و برندهای شناخته شده برای کاهش افت سیگنال و افزایش دوام
  • مطابقت با استانداردهای جهانی: اطمینان از سازگاری تجهیزات با استانداردهای بین‌المللی فیبر نوری مانند ITU و IEC بررسی جنس مواد: انتخاب کابل‌ها و کانکتورهای ساخته شده از مواد مرغوب و مقاوم در برابر فشار، حرارت و خوردگی
  • نصب صحیح و اصولی: جلوگیری از خمیدگی شدید کابل‌ها و نصب مطابق با دستورالعمل‌های فنی
  • حفظ پاکیزگی کانکتورها: پاک‌سازی منظم کانکتورها با ابزارهای مخصوص برای جلوگیری از آلودگی و کاهش افت سیگنال
  • محافظت در برابر گرد و غبار و رطوبت: استفاده از پوشش‌ها و محافظ‌ها برای جلوگیری از ورود گرد و غبار و رطوبت به تجهیزات
  • نگهداری دوره‌ای: بازدید و بررسی منظم تجهیزات برای شناسایی آسیب‌ها و رفع به موقع مشکلات
  • آموزش پرسنل: اطمینان از اینکه افراد مسئول نگهداری و نصب تجهیزات آموزش دیده و با اصول کار آشنا هستند
  • ذخیره‌سازی مناسب: نگهداری تجهیزات در محیط خشک و خنک و دور از نور مستقیم خورشید قبل از نصب
  • ثبت و مستندسازی: ثبت اطلاعات نصب و نگهداری برای پیگیری بهتر وضعیت تجهیزات در طول زمان

تاثیر کیفیت تجهیزات پسیو بر عملکرد شبکه فیبر نوری

کیفیت تجهیزات پسیو به طور مستقیم بر میزان افت سیگنال، نویز و پایداری شبکه تاثیرگذار است. استفاده از تجهیزات بی‌کیفیت می‌تواند منجر به کاهش سرعت انتقال داده، ایجاد خطاهای ارتباطی و نیاز به تعمیرات مکرر شود. برعکس، تجهیزات با کیفیت باعث افزایش عمر مفید شبکه و کاهش هزینه‌های نگهداری خواهند شد.

جمع بندی

تجهیزات پسیو فیبر نوری به عنوان بخش غیر فعال اما حیاتی شبکه‌های نوری، پایه و اساس انتقال داده با کیفیت بالا را فراهم می‌کنند. شناخت دقیق این تجهیزات و انتخاب صحیح آن‌ها نقش مهمی در تضمین عملکرد پایدار و بهینه شبکه‌های فیبر نوری دارد. با توجه به اهمیت روزافزون فیبر نوری در ارتباطات امروزی، آشنایی با این تجهیزات به مدیران شبکه و متخصصان فناوری اطلاعات کمک می‌کند تا بتوانند بهترین راهکارها را برای طراحی و نگهداری شبکه‌های خود انتخاب کنند.



سوالات متداول

تجهیزات پسیو فیبر نوری چه تفاوتی با تجهیزات اکتیو دارد؟
تجهیزات پسیو نیازی به برق یا منبع تغذیه ندارند و فقط سیگنال‌های نوری را منتقل یا تقسیم می‌کنند، در حالی که تجهیزات اکتیو مانند سوئیچ‌ها، روترها و مبدل‌ها نیازمند برق هستند و سیگنال را تقویت، پردازش یا مدیریت می‌کنند.

چه کاربردهایی برای تجهیزات پسیو فیبر نوری وجود دارد؟
این تجهیزات در اتصال شبکه‌های فیبر نوری، تقسیم سیگنال نوری، حفاظت از کابل‌ها، و مدیریت مسیرهای نوری استفاده می‌شوند. همچنین در مراکز داده، شبکه‌های مخابراتی و سیستم‌های انتقال داده کاربرد گسترده دارند.

آیا تجهیزات پسیو فیبر نوری نیاز به نگهداری خاصی دارند؟
بله، برای حفظ کیفیت و عملکرد صحیح تجهیزات پسیو باید به نکاتی مانند جلوگیری از آسیب دیدگی کابل‌ها، تمیزی کانکتورها و نصب صحیح توجه شود، اما به دلیل نبود قطعات الکترونیکی، نگهداری آن‌ها نسبت به تجهیزات اکتیو ساده‌تر است.

آیا تجهیزات پسیو فیبر نوری می‌توانند روی سرعت شبکه تاثیر بگذارند؟
خود تجهیزات پسیو معمولاً تاثیری منفی روی سرعت ندارند، اما کیفیت و نوع آن‌ها می‌تواند بر میزان تضعیف سیگنال و کیفیت انتقال اثرگذار باشد که در نهایت می‌تواند بر کارایی شبکه تاثیر بگذارد.



تفاوت فیبر نوری تک حالته و چند حالته به زبان ساده | راهنمای انتخاب درست

/۰ دیدگاه‌/در /توسط

اگر در حال راه‌اندازی یک شبکه ارتباطی یا انتخاب زیرساخت اینترنت پرسرعت هستید، حتماً با دو نوع پرکاربرد فیبر نوری مواجه شده‌اید: فیبر نوری تک حالته (Single-mode) و فیبر نوری چند حالته  (Multi-mode). مسلما دانستن تفاوت این دو مدل فیبر نوری راهگشای شما در انتخاب بهینه است. ما اینجاییم تا به شما کمک کنیم با زبانی ساده نسبت به مفهوم و کاربرد هر یک اطلاعات کسب کنید و انتخابی هدفمند انجام دهید. پس با ویرافاتک همراه باشید.

فیبر نوری ساده و چند حالته چه تفاوت هایی دارند؟

فیبر نوری بهترین وسیله برای انتقال دیتا

فیبر نوری تک حالته چیست؟

همانطور که از اسم فیبر نوری تک حالته (Single-mode fiber) مشخص است؛ دارای هسته‌ای بسیار نازک با قطر حدود ۸ تا ۱۰ میکرومتر است. این نوع فیبر تنها اجازه عبور یک حالت از نور (یک مسیر نوری) را می‌دهد. به همین دلیل، سیگنال با کمترین تداخل و افت در مسافت‌های بسیار طولانی منتقل می‌شود.

ویژگی‌های فیبر نوری تک‌حالته:

  • مناسب برای فواصل طولانی (بیش از ۱۰ کیلومتر)
  • پهنای باند بالا و کیفیت انتقال عالی
  • نیاز به لیزر گران‌قیمت‌تر برای ارسال نور
  • بیشتر در زیرساخت‌های مخابراتی، اینترنت بین‌شهری و دیتاسنترها استفاده می‌شود.

فیبر نوری چند حالته چیست؟

بر خلاف مدل تک حالته، فیبر نوری چند حالته (Multi-mode fiber) دارای هسته‌ای بزرگ‌تر (معمولاً ۵۰ یا ۶۲.۵ میکرومتر) است. در این نوع فیبر، نور می‌تواند در چندین مسیر مختلف حرکت کند، که این مسئله باعث ایجاد تداخل (Dispersion) می‌شود و مسافت انتقال محدود می‌گردد.

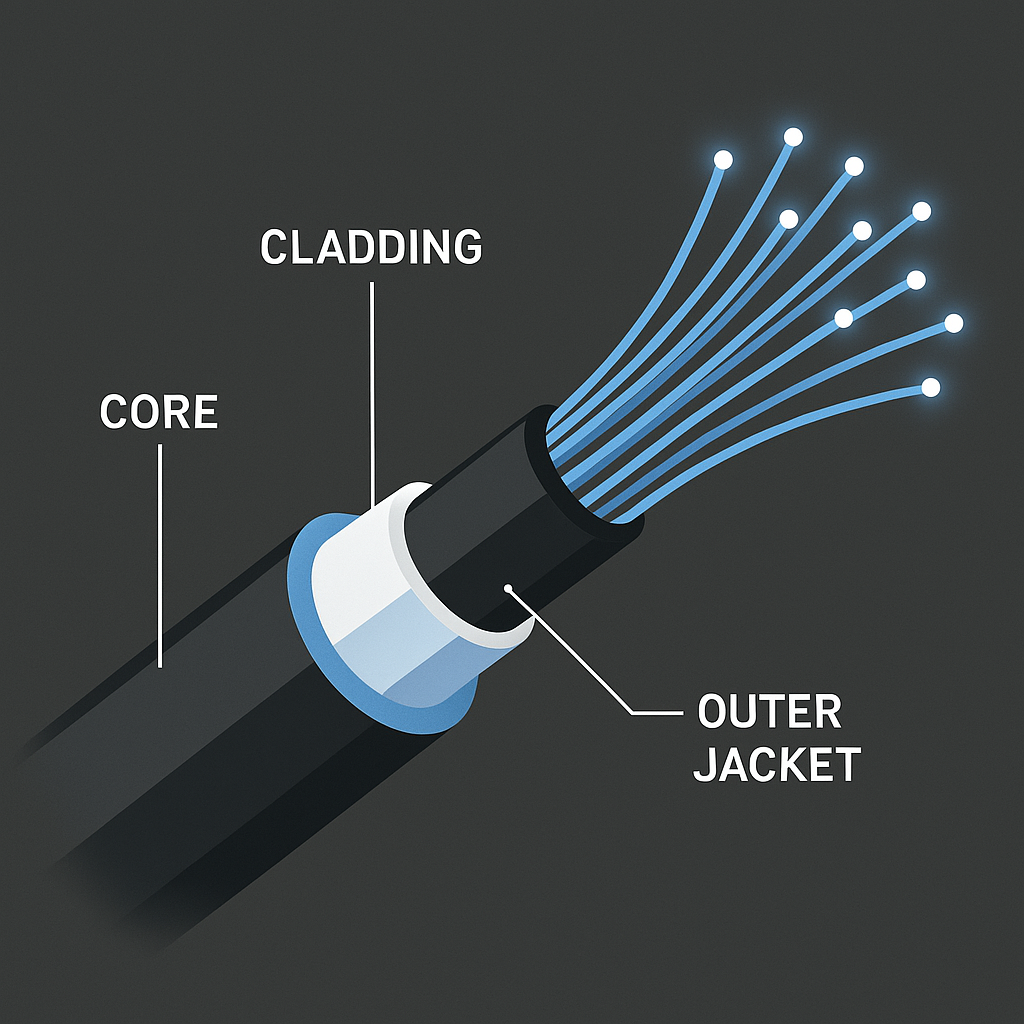

فیبر نوری از چه قسمت هایی تشکیل شده است؟

فیبر نوری ساده و چند حالته

ویژگی‌های فیبر نوری چندحالته:

  • مناسب برای فواصل کوتاه‌تر (تا ۲ کیلومتر یا کمتر)
  • هزینه کمتر نسبت به فیبر تک‌حالته
  • استفاده از LED یا منابع نور ساده‌تر
  • رایج در شبکه‌های داخلی (LAN)، دوربین‌های مداربسته و ارتباطات درون‌سازمانی

جدول مقایسه فیبر نوری Single-mode و Multi-mode

بیایید برای درک بهتر و مقایسه دقیق‌تر جدولی ترسیم کنیم.

ویژگی تک حالته چند حالته
قطر هسته ۸-۱۰ میکرومتر ۵۰-۶۲.۵ میکرومتر
منبع نور لیزر LED
فاصله انتقال بلند ( تا صدها کیلومتر) کوتاه (تا سقف ۲ کیلومتر)
هزینه تجهیزات بالاتر پایین تر
کاربردها مخابرات، اینترنت پرسرعت شبکه داخلی، CCTV، دیتاسنتر کوچک
پهنای باند بسیار بالا متوسط تابالا

کدام نوع فیبر نوری را انتخاب کنیم؟

مشاوران ما در مجموعه ویرافاتک همواره در کنار شما هستند تا به شما در انتخاب بهترین تجهیزات کمک کنند. با این حال شرایط زیر را حتما در انتخاب خود در نظر داشته باشید:

  1. اگر نیاز به انتقال اطلاعات در فواصل بلند با کیفیت بالا دارید (مثل اینترنت بین شهری یا زیرساخت یک ISP)، فیبر نوری تک‌حالته بهترین گزینه است.
  2. اگر قصد راه‌اندازی یک شبکه داخلی درون یک ساختمان یا کارخانه را دارید، فیبر نوری چندحالته با هزینه کمتر و نصب ساده‌تر، انتخاب هوشمندانه‌تری است.
کاربرد فیبر نوری چند حالته

کاربردهای گسترده ی فیبر نوری چند حالته

ویرافاتک همراه شما در انتخاب

شناخت تفاوت‌های بین فیبر نوری تک‌حالته و چندحالته به شما کمک می‌کند تا براساس نیاز پروژه، بودجه و فواصل مورد نظر، تصمیم درستی بگیرید.  انتخاب درست فیبر نوری نه‌تنها بر کیفیت انتقال اطلاعات، بلکه بر هزینه‌های نهایی پروژه نیز تأثیرگذار است. ما با دور هم آوردن مجموعه‌ای از کارشناسان در شرکت واردات تجهیزات فیبر نوری ویرا فناوران فاتک به دنبال کمک به شما هستیم. همین الان با ما تماس بگیرید.

تحریم ها مانعی بر سر راه واردات تجهیزات کامپیوتری

۷ مانع و چالش‌ در مسیر واردات تجهیزات کامپیوتر + راه‌حل آن‌ها

/۰ دیدگاه‌/در /توسط

واردات تجهیزات کامپیوتر، گرچه می‌تواند یک کسب‌وکار پرسود باشد، اما با موانع و چالش‌های متعددی روبروست. آشنایی با این موانع و ارائه راه‌حل‌های کاربردی، به تجار کمک می‌کند تا مسیر واردات را با اطمینان بیشتری طی کنند. ما در ویرافاتک اینجاییم تا با شما در مسیر واردات تجهیزات کامپیوتری همراهی کنیم. بیایید پیش از هر کار با برخی چالش‌ها آشنا شویم. در ادامه هر چالش سعی میکنیم راهکارهایی منطقی برای حل این موانع بیان کنیم. پس با ما همراه باشید.

  • ۱.    نوسانات نرخ ارز

یکی از بزرگ‌ترین چالش‌ها در واردات تجهیزات کامپیوتری، نوسان مداوم نرخ ارز است. این موضوع می‌تواند در تامین سرمایه، بهای تمام شده، تعیین حاشیه سود و… تاثیر گذار باشد. بنابراین باید پیش از انجام هر کاری باید این موضوع را در نظر بگیرید.

نوسانات نرخ ارز چالشی اصلی در زمینه واردات

اثر نوسانات نرخ ارز در واردات تجهیزات کامپیوتری

  • راه‌حل:

برای حل این چالش دو راهکار به نظر می‌رسد

  1. عقد قرارداد با نرخ ارز توافقی
  2. استفاده از پوشش‌های بیمه‌ای و ابزارهای مالی برای کاهش ریسک
  • ۳.    محدودیت‌های گمرکی و تعرفه‌های بالا واردات تجهیزات کامپیوتر

در هر دوره زمانی با توجه به قوانین گمرکی اجازه ورود برخی تجهیزات داده نمی‌شود یا تعرفه بسیار زیادی برای واردات آن در نظر گرفته می‌شود. بنابراین بررسی دقیق محدودیت‌های گمرکی پیش از اقدام به واردات به کمک مشاوران باید در دستور کارتان قرار بگیرد. ویرافاتک به کمک کارشناسان خبره خود در این مرحله همراه شما است.

  • راه‌حل:

مطمئن شوید به بررسی دقیق کد تعرفه گمرکی (HS Code) برای انتخاب مسیر مناسب پرداخته‌اید یا با کارشناسان امور گمرکی برای انجام این کار صحبت کرده‌اید.

  • ۴.    مشکلات در ثبت سفارش و سامانه جامع تجارت

ثبت سفارش تجهیزات در سامانه جامع تجارت و دریافت مجوزهای لازم، گاهی پیچیده و زمان‌بر است. این زمان صرف نیازسنجی، تایید مدارک و اصالت سنجی مدارک و درخواست شما خواهد شد. این زمان ممکن است به تغییر قیمت ارز، رد شدن درخواست مجوز، تغییر برخی قوانین و… شود. بنابراین باید این موضوع را جدی بگیرید.

  • راه‌حل:

آموزش و استفاده از کارشناسان ثبت سفارش با تجربه همیشه راهگشای مسیرهای پر تنش اداری علی‌الخصوص واردات است. از طرفی پیگیری مستمر فرآیندهای اداری را به هیچ وجه فراموش نکنید.

  • ۵.    تحریم‌ها و محدودیت‌های بین‌المللی

در برخی موارد، واردات مستقیم از کشورهای خاص به دلیل تحریم‌ها غیرممکن یا دشوار می‌شود.

تحریم ها مانعی بر سر راه واردات تجهیزات کامپیوتری

تحریم ها مانعی بر سر راه واردات تجهیزات کامپیوتری

  • راه‌حل:

دو راهکار رایج برای حل این مشکلات:

  1. استفاده از واسطه‌های معتبر در کشورهای ثالث (مانند امارات یا ترکیه)
  2. تغییر مسیر واردات به کشورهای دارای روابط تجاری پایدارتر
  • ۶.    تأمین‌کنندگان نامعتبر یا کلاهبرداری در معاملات

خرید از فروشندگان ناشناس یا بی‌اعتبار می‌تواند منجر به دریافت کالای تقلبی یا بی‌کیفیت شود. این اتفاق به ویژه در کالاهای کپی و های کپی بیشتر رخ می‌دهد. جایی که گرید تولیدی محصولات به راحتی می‌تواند جا به جا شود.

  • راه‌حل:

برای حل این مشکل بهتر است پیش از هر کاری گواهینامه‌های فروشنده را به دقت بررسی کنید، سابقه کاری او را بسنجید و از مشتریانش اطلاعات کسب کنید. پس از این مرحله سعی کنید خرید خود را از طریق معابر معتبر بین المللی انجام دهید.

  • ۷.    حمل‌ونقل و مشکلات لجستیکی

زمانی که می‌خواهید تجهیزات کامپیوتری را از کشور مبدا به ایران ارسال کنید چند مشکل بر سر راهتان قرار خواهد گرفت. اول آن که بسته بندی این تجهیزات باید با دقت و ظرافت انجام شود تا در طول مسیر دچار سانحه نشوند. دوم زمان حمل کالا و وسیله نقلیه مناسب است. شما باید بدانید طی چند روز می‌توانید کالا را در مقصد خود تحویل بگیرید و هزینه حمل و نقل شما چقدر خواهد بود. علاوه بر این موارد آسیب‌های فیزیکی در طول حمل هم دور از انتظار نیست.

  • راه‌حل:

برای رفع این مشکلات باید به شرکت‌های حمل‌ونقل تخصصی در تجهیزات الکترونیکی مراجعه کنید و با بیمه کردن محموله در برابر آسیب و تأخیر مشکلات احتمالی را پوشش دهید. ما در مجموعه ویرا فاتک با به کار گیری متخصصان واردات تجهیزات کامپیوتری در خدمت شما هستیم تا برآوردی دقیق از آنچه مورد انتظار شماست ارائه کنیم.

  • تصمیم از شما حل چالش‌ها با ویرافاتک

واردات تجهیزات کامپیوتر اگرچه چالش‌برانگیز است، اما با آگاهی، برنامه‌ریزی و بهره‌گیری از راه‌حل‌های تخصصی، می‌توان این مسیر را هموار کرد. آشنایی با قوانین گمرکی، شناخت تأمین‌کنندگان معتبر و مدیریت مالی صحیح، کلید موفقیت در این حوزه است. ما در مجموعه ویرافاتک از ابتدای مسیر در کنار شماییم تا مسیر را برایتان هموار کنیم. کافی است همین حالا با کارشناسان ما ارتباط بگیرید.

شبکه پایدار اتصال با اکسس پوینت

تفاوت بین مودم، روتر، سوئیچ و اکسس پوینت | راهنمای کامل تجهیزات شبکه

/۰ دیدگاه‌/در /توسط

این روزها مهم‌ترین یا حداقل یکی از مهم‌ترین مسائل زندگی دسترسی با کیفیت به شبکه و اینترنت است. فرقی ندارد در محل زندگی باشید یا دفتر کار. در این مسیر ابزارهای متفاوتی وجود دارد که احتمالا نامشان به گوشتان خورده است. این ابزار از مودم گرفته تا اکسس پوینت هر کدام کاربرد خاصی دارند و برای هر نیازی مناسب نیستند. پس دانستن اینکه کدام ابزار برای شما مناسب است در تهیه و پیاده سازی شبکه بسیار با اهمیت است. ما در مجموعه ویرافاتک وارد کننده تجهیزات کامپیوتری با بهره‌گیری از کارشناسان خبره به شما کمک خواهیم کرد. در این مقاله، سعی می‌کنیم به زبان ساده تفاوت این تجهیزات را توضیح دهیم. پس با ما همراه باشید.

مودم، روترو سوئیچ دریک نگاه

مودم (Modem) چیست؟

مودم دستگاهی است که اینترنت را از شرکت ارائه‌دهنده (ISP) دریافت کرده و آن ره سیگنال‌های قابل استفاده در دستگاه‌های شما تبدیل می‌کند. در واقع مودم با تبدیل سیگنال‌های آنالوگ به دیجیتال و بالعکس اتصال به اینترنت را برای شما ممکن می‌سازد. حال اینترنت شما از طریق ADSL تامین شده باشد یا VDSL یا حتی فیبر نوری.

چه زمانی به مودم نیاز داریم؟

با توجه به آنچه گفته شد شما برای دسترسی به اینترنت باید به مودم دسترسی داشته باشید. درواقع امکان اتصال به اینترنت بدون مودم امکان پذیر نیست.

روتر (Router) چیست؟

تا الان به کمک مودم توانسته‌ایم امکان اتصال به اینترنت را فراهم کنیم. حال به ابزاری نیاز داریم که اتصال چند دستگاه به یک مودم را ممکن سازد. به این دستگاه روتر می‌گویند. روترها عمدتا وظیفه دارند:

  • اینترنت را بین دستگاه‌ها (با سیم یا وای‌فای) توزیع کنند؛
  • یک شبکه محلی (LAN)ایجاد کنند؛
  • امکانات امنیتی مثل فایروال و کنترل والدین (Parental Control)را در اختیار کاربران قرار دهند.

چه زمانی به روتر نیاز داریم؟

در واقع هر زمان شما مودمی را تهیه می‌کنید و قصد دارید به اینترنت متصل شوید، باید روتر هم تهیه کنید. هرچند اکثر مودم‌های امروزی به صورت پیش فرض روتر هم دارند؛ ولی در صورتی که قصد دارید شبکه پیچیده‌ تری را راه‌اندازی کنید حتما باید روتر هم تهیه کنید. کارشناسان ما در مجموعه ویرافاتک آماده کمک و ارائه مشاوره تخصصی به شما هستند.

سوئیچ شبکه (Switch) چیست؟

گاهی اوقات شما علاوه بر دسترسی بی‌سیم، نیاز به اتصال کابلی هم دارید. در این موقعیت‌ها سوییچ مورد استفاده قرار می‌گیرد. وظیفه سوییچ هماهنگی اتصال چند دستگاه به اینترنت از طریق کابل شبکه است. استفاده از سوییچ به شما این امکان را می‌دهد که چند پرینتر، کامپیوتر و سرور و … را به یک شبکه کابلی متصل و اطلاعات را با سرعت و دقت بالا بین دستگاه‌‌ها منتقل کنید.



چه زمانی به سوئیچ نیاز داریم؟

وقتی پورت‌های LAN روتر کافی نیست یا بخوای شبکه‌ای حرفه‌ای‌تر با دستگاه‌های زیاد داشته باشی (مثل شرکت‌ها یا کافی‌نت‌ها)

اکسس پوینت (Access Point) چیست؟

اکسس پوینت نقشی مشابه یک تقویت کننده سیگنال را بازی می‌کند. به این ترتیب که داده را از مودم دریافت کرده و با گسترش سیگنال‌های آن دسترسی به اینترنت را در فضای بیشتری فراهم می‌کند. اکسس پوینت معمولا به روتر یا سوییچ

چه زمانی به اکسس پوینت نیاز داریم؟

فرض کنید در ساختمانی ۲ یا ۳ طبقه زندگی می‌کنید و اینترنت مودم شما با کیفیت خوبی به طبقه بالا یا پایین نمیرسد؛ یا وسعت فضای کار شما بیشتر از شعاع کارکرد مودم است. در این موارد و موارد مشابه، می‌توانید با بهره‌گیری از اکسس پوینت کیفیت اتصال خود را بهبود بخشید. اگر در مورد استفاده از اکسس پوینت سوال دارید یا نمیدانید به شما کمک می‌کند یا نه کافی است همین الان با مشاوران ما تماس بگیرید.

شبکه پایدار اتصال با اکسس پوینت

شبکه پایدار اتصال با اکسس پوینت

جدول مقایسه سریع تجهیزات شبکه

اگر بخواهیم کل مطالب اصلی مطرح شده را به طور خلاصه بیان کنیم جدول زیر به دست می‌آید.

تجهیزات وظیفه اصلی تولید اینترنت؟ وای فای؟ مورد استفاده
مودم اتصال به ISP خیر خیر(به جز مودم روترها) اتصال اولیه به اینترنت
روتر مدیریت شبکه داخلی خیر بله اشتراک اینترنت بین دستگاه‌ها
سوییچ گسترش شبکه کابلی خیر خیر در شبکه‌های کابلی وسیع
اکسس پوینت گسترش وای‌فای خیر بله برای پوشش بهتر وای‌فای



مشاوره کاربردی با ویرافاتک

شما می‌توانید با شرح درخواست خود به کارشناسان ویرافاتک به آن‌ها اجازه دهید نیازتان را بررسی کرده و بهترین پیشنهاد را به شما بدهند. هرچند به چند سرچ ساده هم ممکن است برخی پیشنهادات به چشم شما بخورد اما این موارد لزوما بهترین گزینه نیستند. مثلا ممکن است به شما پیشنهاد شود برای دسترسی خانگی به اینترنت به مودم‌های روتر داری مثل TP-Link TD-W9960 بسنده کنید؛ اما این گزینه با توجه به متراژ خانه شما، تعداد کاربرانی که قرار است به آن متصل شوند و…. می‌توان بهینه‌تر شود. پس همین الان با ما تماس بگیرید!

انواع شیرآلات صنعتی و کاربرد های آن‌ها

/۰ دیدگاه‌/در /توسط

انواع شیرآلات صنعتی از نظر کارکرد و شکل ظاهری وجود دارد، به طوری که بیش از چندین مدل از این محصول در بازار موجود است. انواع آن شامل شیر کشویی، شیر کروی، شیر سوزنی، شیر یکطرفه، شیر پروانه‌ای وغیره است. در ادامه به معرفی کامل انواع شیرآلات و راهنمای خرید آن می‌پردازیم، همراه ما باشید.

شیرآلات صنعتی از دسته محصولات واردات تجهیزات صنعتی یکی از مهم‌ترین تجهیزات کاربردی در صنایع نفت، گاز، پتروشیمی، نیروگاه‌ها، صنایع غذایی، دارویی و بسیاری از واحدهای تولیدی محسوب می‌شود. این ابزار به مدیریت و کنترل، قطع و وصل یا تنظیم جریان انواع سیالات (همچون مایعات، گازها و بخارها) می‌پردازد. به همین علت چگونگی انتخاب آن‌ در حفظ ایمنی، بهره‌وری و عملکرد سیستم تاثیر گذار است.



انواع شیرآلات صنعتی

همانطور که بیشتر به آن اشاره شد، انواع شیرآلات صنعتی در بازار وجود دارد که در زیر به معرفی پرکاربردترین و رایج‌ترین مدل‌های آن پرداخته شده است:

شیر دروازه‌ای (Gate Valve)

کاربرد: برای قطع و وصل کامل جریان

مزایا: افت فشار کم – مناسب برای سیالات تمیز

صنایع مرتبط: نفت، گاز، پتروشیمی، آب و فاضلاب

نکته: مناسب برای استفاده در حالتی که شیر یا کاملا باز یا کاملا بسته باشد.

یکی از انواع شیرها که برای قطع و وصل کردن کامل سیال استفاده می‌شود، شیر دروازه‌ای یا همان کشویی است. از ویژگی‌های این شیر می‌توان به کم بودن افت فشار اشاره کرد که معمولا بر سر راه‌ لوله‌های طویل قرار می‌گیرد.

عملکرد این نوع شیرآلات صنعتی به این صورت است که وقتی آن را باز کنید، بند یا کشو کاملا به سمت بالا حرکت می‌کند و از مسیر جریان سیال خارج می‌شود. به طوری که هیچگونه مقاومتی در برابر جریان عبوری ندارد؛ اما زمانی که شیر بسته شود، بندآور وارد پایین‌ترین قسمت خود می‌شود.

شیر توپی (Ball Valve)

کاربرد: قطع و وصل سریع جریان

مزایا: عملکرد سریع – نشتی بسیار کم – عمر طولانی

صنایع مرتبط: گازرسانی، پالایشگاه‌ها، صنایع شیمیایی

نکته: در اندازه‌های مختلف و حتی برای کاربردهای فشار بالا قابل استفاده است.

این مدل شیر را برای باز و بسته کردن کامل سیال استفاده می‌کنند که با یک ربع دور باز و بسته می‌شود. در صورتی که آن را باز کنید، سیال بدون برخورد با مانع در خط حرکت می‌کند. این مدل شیرها عملکرد روانی دارند و با گشتاور کم کار می‌کنند. در صورت کنترل از راه دور، گشتاور کم جزو ویژگی‌های آن محسوب می‌شود.



شیر پروانه‌ای (Butterfly Valve)

کاربرد: کنترل و قطع جریان

مزایا: طراحی فشرده – قیمت اقتصادی – نصب آسان

صنایع مرتبط: صنایع غذایی، تهویه مطبوع، انتقال آب

نکته: معمولاً در لوله‌هایی با قطر زیاد استفاده می‌شود.

یکی از انواع شیرآلات صنعتی که جزو ساده‌ترین مدل‌ها هم محسوب می‌شود، شیر پروانه‌ای است که اغلب در صنایع نفت و پتروشیمی استفاده می‌‌شود. ساختار این شیر به این صورت است که بدنه کاملا معمولی و یک صفحه مدور دارد.

این شیر یا به صورت دستی یا برقی کار می‌کند که بیشتر در واحدهایی با فشار کم، کاربرد دارد. از ویژگی‌های خاص این شیر می‌توان به حداکثر رساندن سرعت و حرکت سیال اشاره کرد. این شیر در کنترل فشار سیالات در مخازن یا برج استفاده می‌شود.

 شیر یک‌طرفه (Check Valve)

کاربرد: جلوگیری از بازگشت جریان

مزایا: بدون نیاز به عملگر خارجی – ساده و کم‌هزینه

صنایع مرتبط: پمپ‌خانه‌ها، خطوط انتقال، پالایشگاه‌ها

نکته: افزایش ایمنی در سیستم‌های دارای جریان دوطرفه یا نوسانی.

همانطور که از نام آن بر می‌آید، این شیر عملکردی یکطرفه دارد و از برگشت جریان سیال در لوله جلوگیری می‌کند. به بیان دیگر، مسیر یک طرفه‌ای را برای سیال محیا کرده تا در جهتی قرار گیرد که برعکس آن ناممکن است.

البته درصورتی که بخواهید جریان را در مسیر برعکس قرار دهید باید شیر را برعکس نصب کنید. گاها برای تغییر جهت جریان، داخل شیر یکطرفه را در می‌آورند. در حالی که این عمل منجر به خرابی شیر و از دست دادن حالت یکطرفه آن می‌شود.

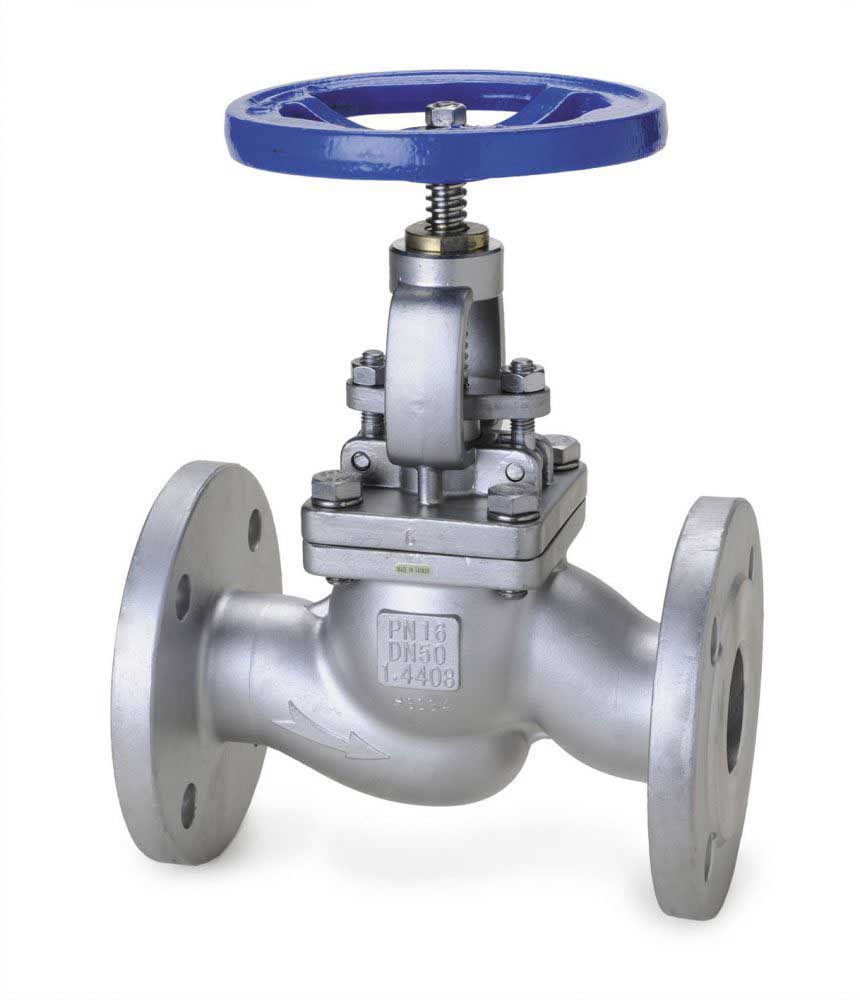

شیر کروی (Globe Valve)

کاربرد: تنظیم و کنترل جریان

مزایا: دقت بالا در کنترل – مناسب برای سیالات با فشار بالا

صنایع مرتبط: پتروشیمی، بخار، نیروگاه

نکته: نسبت به شیر دروازه‌ای افت فشار بیشتری دارد.

یکی دیگر از انواع شیرآلات صنعتی، مدل کروی است ‌که نوعی شیر یکطرفه بوده و در دو نوع کروی افقی و عمودی در بازار وجود دارد. مدل عمودی جریانی مستقیم داشته و در موقعیت‌هایی کاربرد دارد که قطع فوری جریان لازم است. عملکرد آن هم به این شکل بوده که در مسیر سیال ورودی به یک کره داخل سیال معلق تعبیه می‌شود، سپس از سمتی به سمت دیگر منتقل می‌شود.



شیر سوزنی (Needle Valve)

کاربرد: تنظیم دقیق جریان‌های کم

مزایا: دقت بالا – مناسب برای سیستم‌های ابزار دقیق

صنایع مرتبط: آزمایشگاه‌ها، سیستم‌های اندازه‌گیری

نکته: معمولا در لاین‌هایی با دبی کم استفاده می‌شود.

اسم این مدل شیرآلات صنعتی برگرفته از حالت دیسک و نشیمنگاه است که از نظر عملکرد و شیوه کار به شیرهای کروی شباهت دارد. به واسطه این مدل شیر می‌توان انواع سیال را در هر شرایطی به ویژه لوله‌های باریک و ظریف مدیریت و کنترل کرد.

ساختار این شیر خیلی ظریف بوده و تقریبا کوچک است. همچنین مکانیسم خوب و قابل اعتمادی دارد؛ لذا برای موقعیت‌های حساس و خاص مورد استفاده قرار می‌گیرد.

 دیافراگمی (Diaphragm Valve)

کاربرد: کنترل جریان سیالات خورنده یا ویسکوز

مزایا: عدم تماس مستقیم سیال با بدنه فلزی – قابلیت ضد خوردگی

صنایع مرتبط: داروسازی، صنایع شیمیایی و بهداشتی

نکته: مناسب برای خطوط استریل و فرآیندهای بهداشتی.

شیر دیافراگمی یک مدل از انواع شیرآلات صنعتی خطی است که از آن به منظور باز و بسته کردن جریان سیال استفاده می‌کنند. در این شیر، دیسک منعطفی وجود دارد که سیت با بالای بدنه شیر در تماس است و نوعی آب‌بندی را شکل می‌دهد. از این رو به آن شیر دیافراگمی گفته می‌شود.

نکات مهم در انتخاب شیرآلات صنعتی

انواعی از این محصول در بازار موجود است که نقش مهمی هم در صنایع گوناگون ایفا می‌کنند؛ لذا برای انتخاب درست و اصولی آن بهتر است فاکتورهای زیر را در نظر بگیرید:

  1. نوع سیال: بسته به نوع سیال که می‌تواند گاز، مایع، بخار یا مواد خورنده باشد به انتخاب شیر بپردازید.
  2. فشار و دمای کاری: با در نظر گرفتن حداکثر فشار و دمایی که شیر باید تحمل کند آن را انتخاب کنید.
  3. جنس بدنه و اجزا: جنس بدنه آن می‌تواند از استیل، برنج، چدن، PVC یا دیگر مواد مقاوم باشد که هر یک ویژگی‌های منحصر به فردی برای شیر دارند.
  4. نوع عملکرد: منظور از نوع عملکرد آن دستی، الکتریکی یا پنوماتیکی است که باید پیش از انتخاب شیر، نوع آن مشخص شود.
  5. نشتی مجاز: کلاس‌های نشت‌پذیری بر اساس استانداردهای ANSI/ASME را لحاظ کنید.



سخن پایانی

انواع شیرآلات صنعتی شامل مدل کروی، توپی، دروازه‌ای، دیافراگمی وغیره است. از آنجایی که تنوع بالایی میان شیرها وجود دارد، قطعا انتخاب مناسب آن در کنترل هزینه‌های نگهداری، افزایش ایمنی سیستم و بهره‌وری عملیاتی تاثیر دارد.

از آنجایی که هر نوع شیر ساختار، جنس و مکانیز عملکردی متفاوتی دارد؛ بنابراین برای شرایط خاصی طراحی شده و باید متناسب با نیاز پروژه انتخاب شود. برای نصب و راه اندازی انواع نرم افزار و سخت افزار می‌توانید از مجموعه ویرا فناوران فاتک کمک بگیرید. همچنین سوالات خود را برای کارشناسان ما کامنت کنید.
